1. Elektromanyetik Dalga Yayılımı
Radyo dalgaları havada elektromanyetik enerji olarak yayılır ve davranışları optik prensiplerine benzerlik gösterir. Yayılım kalitesi bazı fiziksel faktörlere bağlıdır:
- Frekans: Düşük frekanslı sinyaller daha uzun mesafelere ulaşabilirken, yüksek frekanslı sinyallerin engel geçme kabiliyeti daha düşüktür.
- Fiziksel Engeller: Beton, metal ve insan vücudu gibi engeller sinyal gücünü zayıflatır.
- Yansıma: Çevredeki binalar ve yapılar sinyali sektirerek parazit oluşturabilir.

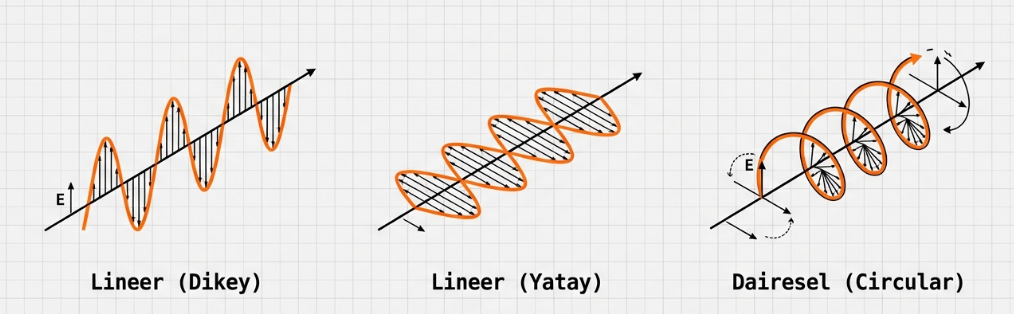

2. Polarizasyon ve Anten Konumlandırma
Sinyal tespitinde en kritik parametrelerden biri polarizasyon uyumudur. Radyo dalgalarının belirli bir titreşim yönü vardır ve alıcı anteninin bu yöne göre konumlandırılması gerekir.
- Polarizasyon uyumu: Verici anten ve alıcı antenin aynı doğrultuda tutulması maksimum sinyal gücünü sağlar.
- Açısal Sapma: Antenlerin 90 derece ters konumlandırılması, sinyalin zayıflamasına veyahut tamamen kaybolmasına neden olur.

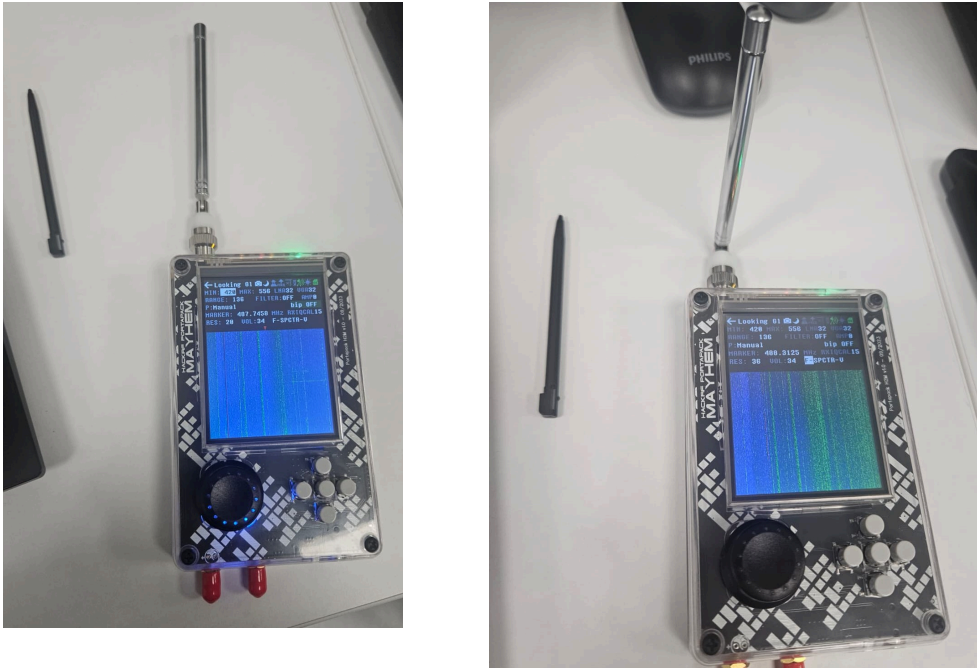

Yapılan saha deneyleri bu durumu özetlemektedir:
Bu nedenle, zayıf bir sinyali netleştirmek için yazılımsal ayarlardan önce anteni fiziksel olarak farklı açılarda konumlandırarak sinyalin yayılım düzlemiyle tam eşleşme sağlamalısınız.
3. Kazanç (Gain) Yapılandırması ve SNR Analizi
Cihazın duyma kapasitesini artırmak için kullanılan kazanç ayarları, sinyalin netliği açısından dengede tutulmalıdır.
- Gain : Bu, HackRF’in “duyma kapasitesini” artırmak gibidir. Ama kazancı çok açarsan sadece aradığın sinyali değil, ortamdaki tüm gürültüyü de artırırsın.

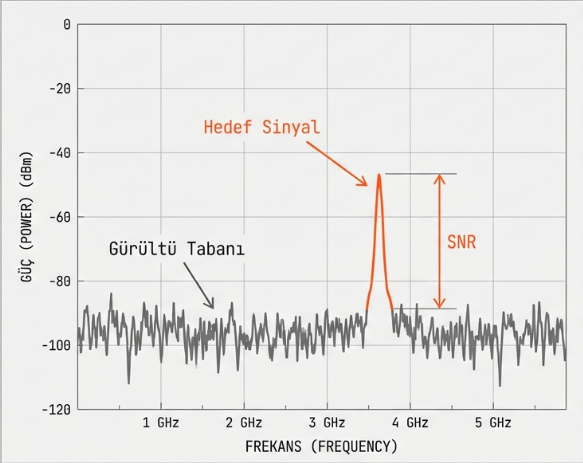

- SNR (Signal-to-Noise Ratio): “Sinyal / Gürültü Oranı” hedefimiz bu oranın yüksek olmasıdır. 30 dB ve üzeri bir SNR değeri, oldukça net bir sinyale işaret eder.
HackRF üzerinde kazancı yöneten üç kritik aşama vardır:
1. LNA (Low Noise Amplifier): Antenden gelen sinyali ilk aşamada duymanızı sağlayan düşük gürültülü yükselteçtir.
2. VGA (Variable Gain Amplifier): Sinyali işlenmeden önce kuvvetlendiren, yani “sinyalin sesini açan” aşamadır.
3. AMP (Internal Amplifier): Sinyale doğrudan +14dB ekleyen dahili yükselteçtir; sadece çok zayıf sinyallerde, son çare olarak açılmalıdır.
Kazancı gereğinden fazla açmak ekranın “kırmızıya boğulmasına” ve doyuma neden olur. Asıl hedefimiz en yüksek seviye değil, en yüksek SNR değeridir.
4. Güç Birimleri ve Ölçüm (dBm)
Spektrum analizörlerinde gördüğümüz dBm (decibel-milliwatts) değerleri, gerçek sinyal gücünü temsil eder.
- Değer Analizi: Değer 0’a yaklaştıkça sinyal gücü artar. Örneğin; -30 dBm oldukça güçlü bir sinyali temsil ederken -90 dBm seviyesi zayıf sinyalleri gösterir.
- Gürültü Tabanı: Sinyalin -110 dBm seviyelerine düşmesi, artık gürültüden ayırt edilemeyecek seviyeye geldiğini gösterir.
5. Operasyonel Standartlar ve Yasal Mevzuat
Spektrum analizi süreçlerinde teknik verimliliği artırmak ve yasal uyumluluğu sağlamak adına aşağıdaki protokollerin uygulanması gerekir:
- Yasal Sınırlar (ISM): 433 MHz ve 2.4 GHz gibi bantlar lisanssız kullanıma ayrılmış olsa da BTK uyarınca belirlenen çıkış gücü sınırlarına uyulması zorunludur.
- Donanım Kalibrasyonu: Sinyal spektrumunda “hayalet sinyalleri” ve cihazın kendi gürültüsünü minimize etmek amacıyla RXIQCAL işlemi periyodik olarak gerçekleştirilmelidir.
